超聲波換能器安裝接線說明書
更新時間：2022-07-05點擊次數：1147次

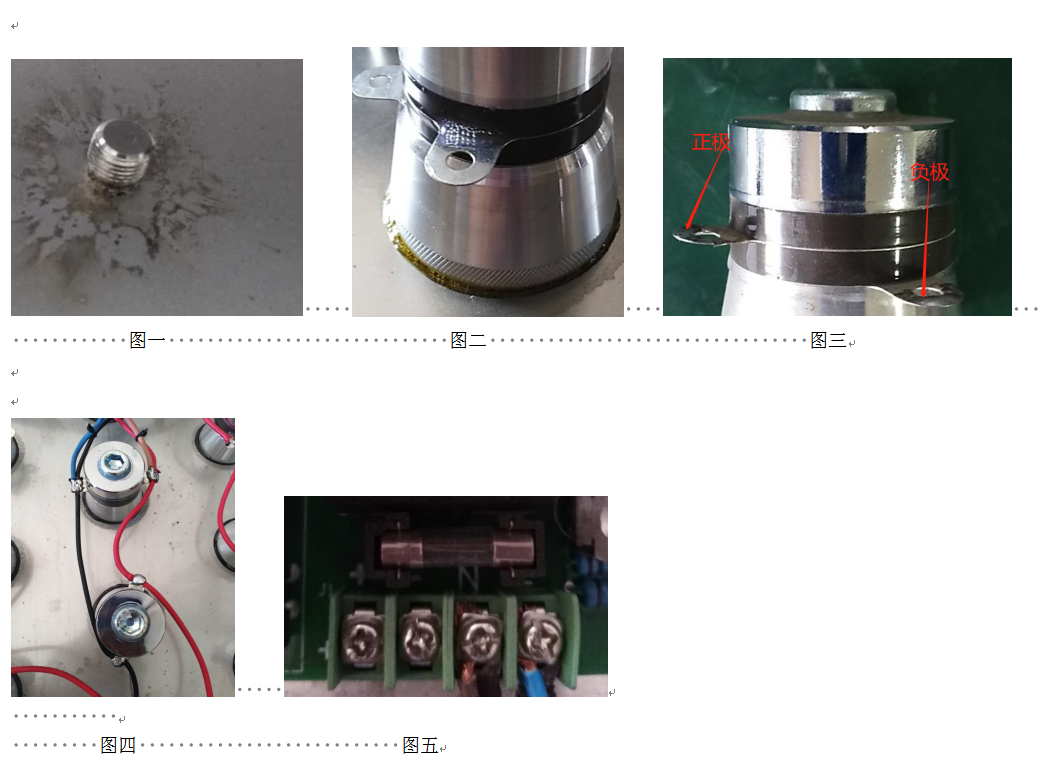

M10的螺釘焊接或碰焊在需要的缸體上，然后清洗干凈，如圖一（M10的螺釘前面有一個引弧點是使用碰焊機時要的，如果是氬弧焊就要磨掉）
一，M10的螺釘焊接或碰焊在需要的缸體上，然后清洗干凈，如圖一（M10的螺釘前面有一個引弧點是使用碰焊機時要的，如果是氬弧焊就要磨掉）
二，要用專用膠水涂抹均勻在換能器磨砂面上（就是有M10內孔的一面），然后瞬時針擰上去，擰緊使振面緊貼缸體。如圖二。
三，換能器的正極在兩個黑色片子的中間，負極在黑色片子的下面。如圖三
四，接線要注意換能器都是并聯接線，就是正極都接在一起，如圖四的紅線。負極都接在一起，如圖四的黑線。
五，待膠水完全凝固后方可上機通電調試，一般要24個小時后。
六，電路板上的四個接線端子+ — N L,+極接換能器正極紅色線。—極接換能器負極黑色線。N接220V的零線L接220V 的火線。
